CraftWERK 1800-500

$Description: C:\Users\marcel.huber\AppData\Local\Microsoft\Windows\INetCache\Content.Word\Kompletttaufstellung CW1200_kompakt mit Beschreibung.jpg$

1 Uvod

Moderna tehnologija koja ima veliku efikasnost i koja kao ostatak ima uglljen koji se koristi u poljoprivredi, za hranjenje stoke, pročišćavanje vode ili se briketira kao ugljen za roštilj.

Naše prednosti

Slabosti drugih tehnologija su naša prednost. Mi iskoristimo najviše energije iz drveta, uz CraftWERKE.

$Description: C:\Users\marcel.huber\AppData\Local\Microsoft\Windows\INetCacheContent.Word\20141008 WHG Session (145).jpg$	Gorivo čini razliku Drvo s šumskog tla je jeftino gorivo i dobro za okoliš. CraftWERKE tretira drvnu sječku uključujući grančice, mahovinu i koru. Nepotrebna instalacija skupih strojeva za sijanje i doradu sječke . PowerWERK elektrane pretvaraju 100% sirovine u energiju.
$Description: C:\Users\marcel.huber\AppData\Local\Microsoft\Windows\INetCacheContent.Word\GOPR1744.jpg$	Maksimalna proizvodnja električne energije Faktor učinkovitosti često je podcijenjen. Međutim, konačno je neophodan uvjet profitabilnosti elektrane. CraftWERKE proizvodi više energije po kilogramu sirovine od svih ostalih usporednih CHP elektrana u našem rasponu snage. Usporedite! Naš motor ima efikasnost preko 30%, a konkurencija nudi motore s lošijom efikasnošću.
$Description: C:\Users\marcel.huber\AppData\Local\Microsoft\Windows\INetCacheContent.Word\20160603 Grilltest 2 10.jpg$	Ekonomski isplativi ugljen Od našeg nus proizvoda ugljena možete ostvariti prihod. Drveni ugljen može se upotrijebiti, na primjer, kao aktivni ugljen u poljoprivrednom tlu ili regionalno proizveden drveni ugljen kao briket.
	Poboljšana iskoristivost Zbog povećane fleksibilnosti sirovine i najveće učinkovitosti CraftWERKE nudi jasne ekonomske prednosti. CraftWERKE dobiva 50% više zarade zbog 60% manje potrošnje sirovina i 25% veću učinkovitost. Ako se pogleda sirovina koju koriste ostale tehnologije može se uočiti da im je potrbana sječka G100, a to znači da moraju koristiti pužnu sječkalicu ( da bi se dobila sječka velikih dimenzija treba koristiti deblo, a ne granje) koja je spora, radi cijeli dan , kvari se,… Mi koristimo jednostavnu bubanj sječkalicu koja je brža jer možemo sječkati sve ( granje, lišće,..) Efikasnost našeg mogora je 25% bolje od konkurencije tako da je motor manji. Ako se to promatra s strane sječke tada mi koristimo 0,67 Kg/ KWh , a konkurencija više od 1Kg sječke / KWh el.

2 Djelokrug usluga

2.1 Opis postrojenja

Postrojenje za proizvodnju električne energije i topline iz krute biomase kao što je drvna sječka. Postupak se temelji na termokemijskoj pretvorbi / rasplinjavanju sirovine i kasnijem korištenju proizvedenog plina u plinskom motoru. Tehnologija CraftWERK koju je razvila tvrtka SynCraft predstavlja jedinstveni postupni proces rasplinjavanja gdje svaki procesni korak, kao piroliza, oksidacija i rasplinjavanje, obavlja se u odvojenim dijelovima koji se upravljaju i kontroliraju prema svojim individualnim idealnim parametrima rada. Korištenjem faznih rasplinjavanja može se postići vrlo nizak sadržaj katrana u plinu u usporedbi s drugim sustavima, čime se napori za čišćenje plina mogu smanjiti na minimum.
Proizvedeni plin se koristi nakon hlađenja i čišćenja plina u plinskom motoru. Generirana struja se predaje u javnu mrežu. Proizvedena toplina iz procesa rasplinjavanja i motora se isporučuju putem toplinske mreže izravno potrošaču.
Korištenjem tehnologije kombinirane toplinske i električne energije (CHP), korištena sirovina može se koristiti učinkovitije u usporedbi s postrojenjima koja proizvode samo toplinu ili snagu.

$Description: Z:\0040 Marketing\Folder & Flyer\FOLDER\02_Anlagenschema\Anlage-ENG-ohne Nummern.png$

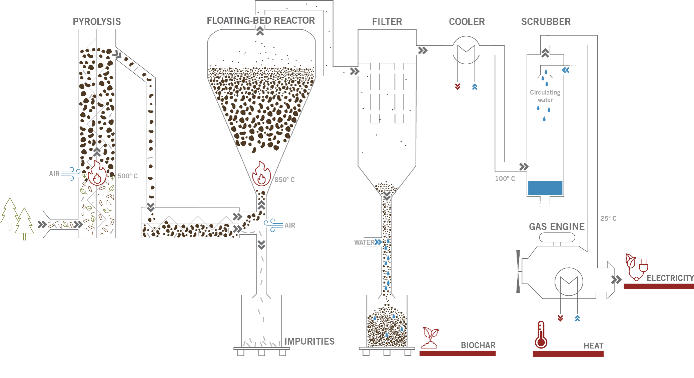

Figure 1: CraftWERK process scheme

Concept CraftWERK razvijen je za distribuirani raspon snage od 700 do 1800 kW toplinske energije(100 - 300 kućanstava). Visoka električna učinkovitost, fleksibilna uporaba sirovina i niski operativni troškovi jedinstvene su prodajne prednosti ove tehnologije.

Sušenje

Biomasa se mora osušiti do sadržaja vlage manje od 10% prije nego što se koristi u procesu rasplinjavanja.
Potrebna energija može se, na primjer, preuzeti iz hladnjaka proizvođačkog plina ili iz mreže daljinskog grijanja. Sušara se obično ne isporučuje, ali se može ponuditi kao opcija.

Piroliza

U procesu pirolize mali dio osušene biomase izgori dodavanjem zraka (tinjajući na oko 500 ° C) . Visoke temperature razlažu biomasu na krute i plinovite sastojke. Plin proizveden u ovom koraku još uvijek ima visok udio tara.
Svi kruti i plinoviti međuproizvodi iz pirolize se zatim unose u reaktor za rasplinjavanje.

Oksidacija

Oksidacija produkata pirolize odvija se u podnožju reaktora za rasplinjavanje. U oksidacijskoj zoni komponente iz pirolize su djelomično spaljene daljnjim dodavanjem zraka.
Tako dobivenim visokim temperaturama do 900 ° C gotovo se cijela količina katrana eliminira odnosno termički razložen. Dakle, značajan dio čišćenja plina se odvija u oksidacijskoj zoni.

Redukcija

U redukcijskoj zoni provodi se realno rasplinjavanje biomase. Fiksni ugljik iz postupka pirolize stvara lebdeći fiksni dio unutar redukcijskog reaktora. Prolazeći kroz ovaj fiksni sloj plin se hladi zahvaljujući endotermičkoj gasifikacijskoj reakciji na oko 750 ° C i izlazi iz reaktora na vrhu.

Filter

U plinskom filteru se vrući plin oslobađa prašine. Dobiveni biougljen, vrijedan nusproizvod koji tako visoku kvalitetu ima samo kod CraftWERK-a. Ugljen se ispušta iz filtera i, ako je potrebno vlaži, i priprema za prodaju u velikim vrećama. Pročišćavanje plina vrši se načelom površinske filtracije. U tom slučaju stvara se sloj prašine na elementima keramičkih filtera, koji se periodički čiste pulsom dušika.

Hladnjak

U 2-stupanjskom hladnjaku za proizvodnju plina, odvija se hlađenje plinovoda od 750 do 100 ° C. Toplinska energija generirana iz hlađenja plina se, na primjer, isporučuje u grijaću mrežu ili se može izravno koristiti za sušenje biomase.

Pročistač plina

U uređaju za pročišćavanje plina postiže se hlađenje plina na temperaturu od 25 do 30 ° C, što je uvjet za visoko učinkovite plinske motore. Kondenzat, koji služi kao sredstvo za pranje , može se ispustiti bez ikakvog daljnjeg tretmana u kanalizacijski sustav.
Korištenjem vode ili kondenzata kao medija za pranje, odvaja se visok udio amonijaka prisutnog u plinu.
Hlađenje kondenzacijskog ciklusa pročistača provodi se pomoću izmjenjivača topline s vodom hlađenim pločama.

Plinski motor

Proizvodnja električne energije odvija se u kombiniranoj jedinici koja proizvodi toplinsku i električnu energiju (CHP) kroz vrlo učinkovit, supercharged, motor s svjećicama. Generirana struja se predaje u električnu mrežu. Generirana toplina se dovodi u sustav grijanja.
Tijekom pokretanja i isključivanja, kao i za rad bez CHP-a, proizvodni plin gori u baklji.

2.2 Tehnička specifikacija

2.2.1 CraftWERK

Molimo pogledajte opis postrojenja u PDFu.

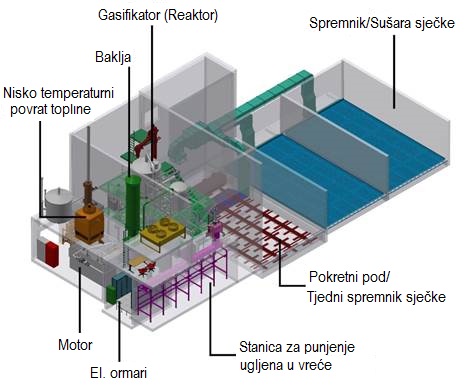

Opis postrojenja

2.2.2 Opcije

2.2.2.1 Sušara

Sustav sušenja smanjuje sadržaj vode u biomasi na cca. 10%. Potrebna energija se može preuzeti iz kruga visoke temperature, od kruga niske temperature ili iz sustava daljinskog grijanja.

Sustav sušenja može se izvesti kao prolazan ventilirani pod, odvojen u dvije prostorije za sušenje s ukupnom površinom od cca. 180m². Sklapanje ventilacijskog poda bit će napravljeno na podstrukturi, oba osigurana od CL.

Potreban zrak za sušenje generira izmjenjivač topline vodom / zrak i puhalo. Komprimirani i predgrijani zrak odvest će se iz ventilacijskog poda kroz biomasu. Vlagom zasićeni vlažni zrak disperzira se iz površine biomase i odlazi kroz otvore za ispuštanje zraka u okoliš.

Opseg isporuke su vodovodne cijevi, izmjenjivači topline, regulacija temperature, puhalo i odvodni kanali zraka. Povezivanje do CLs su zidni kanali do prostorija sušara.

2.2.2.2 Bunker uklj. transporter i sušaru

Bunker uklj. transportni sustav

Bunker uklj. hidraulički pokretni pod i transportni sistem (spiralni transporter) do dodavača.

Pokretni pod je dizajniran kao čvrsta konstrukcija gdje su komponente ugrađene u bunker beton. Šipke za guranje kreću se prema naprijed i natrag pomoću hidrauličkih cilindara, kojima upravlja hidraulična jedinica. Šipke za guranje opremljene su potiskivačima koji guraju sirovinu u smjeru transportera. Transporter je konstruiran kao zatvoren spiralni transporter koji prenosi sirovinu do lijevka dodavača. Opseg isporuke su sve komponente koje su potrebne za prosljeđivanje i transport iz bunkera u –lijevak dodavača, kao što su pokretni pod, hidraulički pogon, zatvoreni spiralni transporter, senzori i kontrola. Sam bunker i instalacija su u opsegu CL.

Sušara

Sušara je potrebna za smanjenje vlage sirovine do oko 10% i osigurava idealnu količinu vlage u sirovini. Sušara se nalazi odmah iza pokretnog poda.Potreban zrak za sušenje stvara izmjenjivač topline vodom / zrak i puhalo. Komprimirani i predgrijani zrak odvest će

se iz ventilacijskog poda kroz biomasu. Vlagom zasićeni zrak struji kroz biomasu i odlazi kroz otvore za ispuštanje zraka u okoliš.

Opseg isporuke su vodovodne cijevi, izmjenjivači topline, regulacija temperature, puhaljke i provjetravanje zraka. CLs obezbjeđuje zidni kanale do sušare.

2.2.2.3 Iskorištenje niske temperature

Korištenje niske temperature od
- pranja
- CHP intercooler 2. stupanj
- ekonomizator CHP-a
Umjesto hlađenja , toplina niske temperature može se koristiti i za sušenje sirovine. Izvori topline za krug niske temperature (približno 55 ° C) su pranje plina, CHP intercooler 2. stupanj i CHP-ekonomizator. Krug niske temperature pogodan je za sušenje biomase i / ili povećanje povratne temperature sustava daljinskog grijanja, na primjer.
Opseg isporuke su vodovodne cijevi, izmjenjivači topline i regulacija temperature.

2.2.2.4 Sustav miješanja drvnog ugljena

Mješalica za ugljen dodaje određenu količinu vode u ugljenu prašinu.
Opseg isporuke je mješalica drvenog ugljena i injekcija vode.

2.2.2.5 Sustava za punjenje ugljena

Sustava za punjenje ugljena za 4 / 6 velike vreće.

2.2.2.6 Mjerna tehnika

Mjerna tehnika sastoji se od opreme za mjerenje toplinske energije i protoka.
Opseg isporuke je mjerač toplinske energije za hladnjak plina, mjerač toplinske energije za CHP, mjerač toplinske energije za sustav čišćenja plina i mjerač protoka plina.

2.2.2.7 Zaštita prostorije plinifikatora

Opseg isporuke su 4 kamere za otkrivanje plamena uključujući Kontrolu, 4 CO detektora, 2 Pt100 senzora temperature.

2.2.2.8 Sigurnosna baklja

Sigurnosna baklja.

2.2.2.9 CHP ( kombinirana toplina i struja)

Opseg isporuke je radijator hladnjaka za nuždu, oksidacijski katalizator uklj. Komora katalizatora, alternatorska postrojenja uklj. Razvodni ormar s prekidačem, prigušivača ispušnih plinova.

2.2.2.10 Dobava zraka i N2

Opseg isporuke je puhalo procesnog zraka, opskrba komprimiranim zrakom uklj. Sustav za odvajanje filtra i ulja i vode, generator N2.

2.2.2.11 Ventilacija

Opseg isporuke je ventilacija prostorije gasifikatora, uklj. Prigušivač I ventilacijski kanali, ventilacija kabineta, ventilacija komunalnih prostorija, ventilacija CHP prostorije uklj. sustav ulaznog zraka i ispušnih prigušivača zraka.

2.2.2.12 Inspekcija

Opseg isporuke je kompletan pregled poput rešetke, ograde i stepenica.

2.3 Specifikacija sirovine ( goriva)

Gorivo odobreno za obradu u CraftWERK-u ima sljedeće karakteristike :

Sirovina: Sječka, prirodna
Veličina: G30 – G50; min. 40m% > 22mm; max. 20m% < 8mm
Vlaga: < w10
Ogrijevna vrijednost Hu: > 4 kWh/kg
Sadržaj pepela: < 2 m% (dry)
Sinteriranje pepela: > 1,000°C
Nasipna gustoća: 160 - 190 kg/srm (dry)

Osim toga, gorivo mora biti gotovo bez ometajućih tvari poput kamenja ili metalnih dijelova.

Slijedeći primjeri daju pregled podnošljivih i loših sirovina:

$Description: C:\Users\marcel.huber\AppData\Local\Microsoft\Windows\INetCacheContent.Word\20130621 Biomasse Vergleich 2.jpg$	$Description: C:\Users\marcel.huber\AppData\Local\Microsoft\Windows\INetCacheContent.Word\20140821 Waldhackgut CW Vierschach (4) (1024x768).jpg$	$Description: C:\Users\marcel.huber\AppData\Local\Microsoft\Windows\INetCacheContent.Word\20160718 Altholzhackgut (2).jpg$
Podnošljivo: Drvne sječke iz cijelog debla uključujući koru.	Podnošljivo: Drvne sječke uključivši sitne nepravilne komadiće i koru.	Loše: Vlaknasti, vunasti materijal bez grube structure.

Description: Gimmik HINWEIS

Napomena za nepoštivanje
Neispunjenje propisa o gorivu može uzrokovati smanjenje raspoloživosti sustava, smanjenje performansi sustava, povećanim trošenjem postrojenja i povećanim troškovima održavanja i rada.

Description: Gimmik HINWEIS

Nasipna gustoća

Gorivo s graničnom gustoćom može uzrokovati da sustav ne dostigne punu razinu snage.

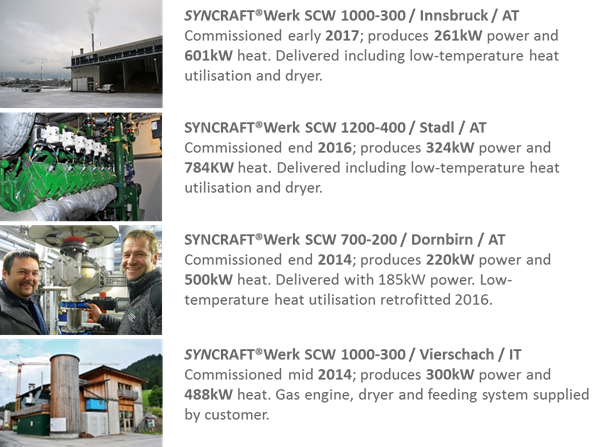

Reference (odabrane)
Prednosti sustava SynCraft tehnologije prihvaćene su od širokog spektra kupaca. Dok društvene zajednice vole ekonomske prednosti, operatori toplinarskih postrojenja izabrali su naše elektrane zbog svoje jedinstvene fleksibilnosti goriva.
